CM1-2 A-R-A-E-AVBE C-A-A-N

CM 1-2 A-R-A-E-AVBE C-A-A-N

CM เป็นปั๊มหมุนเหวี่ยงหลายใบพัดแนวนอนขนาดกะทัดรัด ทำงานแบบลูปปิดพร้อมกับ:
1-เฟส, 220-240 V V, 50 Hz. มอเตอร์ติดตั้งบนแท่นรอง ปั๊มน้ำมีช่องด้านดูดตามแนว
แกนและช่องด้านจ่ายตามแนวรัศมี รวมถึงซีลเพลาแมคคานิคัลที่ออกแบบเป็นพิเศษ
ในระบบ AVBE เพลา ใบพัด ห้องสูบ และเพลา ทำจากชิ้นสแตนเลสสตีล ห้องดูดและ
ห้องจ่ายทำจากเหล็กหล่อ

CM ยังสามารถใช้เป็น CME โดยการเชื่อมต่อมอเตอร์เข้ากับ CUE

ข้อมูลจำเพาะทางเทคนิค

ชื่อผลิตภัณฑ์                            CM1-2 A-R-A-E-AVBE C-A-A-N
หมายเลขผลิตภัณฑ์                 96935383
EAN number                           5700314052218

ทางเทคนิค

Pump speed on which          2900 rpm
pump data are based
พิกัดการไหล                            1.7 ลบ.ม./ชม.
พิกัดค่าเฮด                               11.98 ม.
ใบพัด                                        2
Code for shaft seal                AVBE
การรับรองมาตรฐาน                 CE,EAC,UKCA
การรับรองมาตรฐาน                 ACS,NSF61
สำหรับน้ำดื่ม

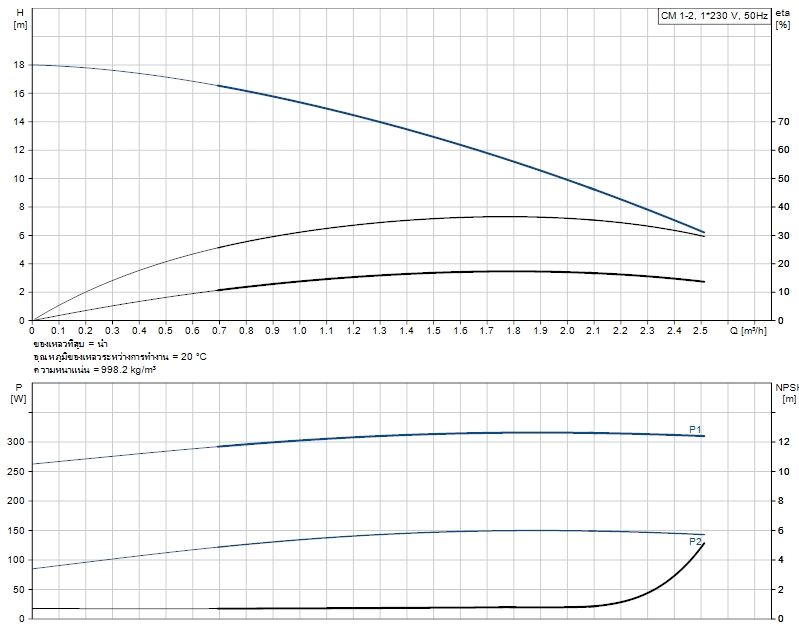

ค่าเผื่อเส้นกราฟ                       ISO9906:2012 3B
เวอร์ชันปั๊มน้ำ                           A
Model                                     A

วัสดุ

ตัวเรือนปั๊มน้ำ                           เหล็กหล่อ  EN-GJL-200  ASTM A48-25A
ใบพัด                                       สแตนเลส สตีล  EN 1.4301  AISI 304
รหัสวัสดุ                                   A
รหัสสำหรับยาง                        E

การติดตั้ง

ช่วงอุณหภูมิแวดล้อม                  -20 .. 55 องศาเซลเซียส
แรงดันทำงานสูงสุด                    10 bar
แรงดันสูงสุดที่อุณหภูมิที่ระบุ      10 bar/ 40 องศาเซลเซียส
.                                                     6 bar/ 90 องศาเซลเซียส
Type of connection                  Rp
Size of inlet connection          1 inch
Size of outlet connection       1 inch
ตำแหน่งทางออก                       12
รหัสเชื่อมต่อ                               R

ของเหลว

ของเหลวที่สูบ                             น้ำ
ช่วงอุณหภูมิของเหลว                -20 .. 90 องศาเซลเซียส
อุณหภูมิของเหลวที่เลือก           20 องศาเซลเซียส
ความหนาแน่นที่อุณหภูมิ            998.2 กก/ลบ.ม.
ของเหลวที่เลือก

ข้อมูลทางไฟฟ้า

มาตรฐานมอเตอร์                        IEC
ขนาดโครง                                   71A
Rated power -P2                      0.3 kW
Mains frequency                      50 Hz
เหมาะสำหรับ 50/60 Hz            N
พิกัดแรงดันไฟฟ้า                       1 x 220-240 V
Service factor                           1.00
พิกัดกระแสไฟฟ้า                       1.8 – 2.4 A
กระแสสตาร์ท                             340-340%
พิกัดความเร็ว                              2800-2830 rpm
Enclosure class(IEC 34-5)      IP55
Insulation class(IEC 85)         F
ระบบป้องกันมอเตอร์ในตัว          สวิทซ์ความร้อน(แถบโลหะคู่)
มีสายไฟในตัว(ใช่/ไม่ใช่)           N

ควบคุม

อินเวอร์เตอร์                                ไม่มี
(freq.converter)

อื่นๆ

Terminal box position                 12
Minimum efficiency                     0.7
น้ำหนักสุทธิ                                    11 kg
น้ำหนักรวม                                      13.5 kg
ประเทศผู้ผลิต                                 TW
อัตราภาษีศุลกากรหมายเลข           84137042

Download PDF : 96935383_CM_12_ARAEAVBE_CAAN
